wpf 圆形菜单，没有想象中的简单奥，咋样布局6个按钮坐标才能在正确的对应位置呢，漂亮是漂亮，如果窗口宽度高度改变了，它能等比例改变宽高大小么
内容区域：

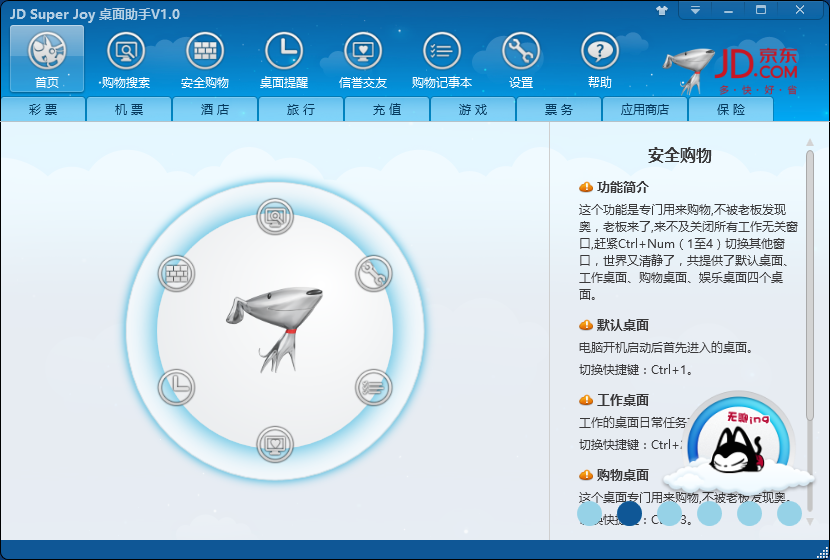

这里开始主窗口 圆形菜单制作的过程，首先请大家看看下面的截图，想一想
1.如果你用winform如何开发呢？ 如果用wpf怎么开发呢？
2.布局看起来不难做啊。但是真的很简单么？
3.我的窗体不是想金山毒霸哪有的窗口大小宽高固定的，那如果窗口最大化或者改变了宽高，中间的圆形菜单还是原来的大小，岂不是中间那么大区域就这么一个小圈太难看了吧？
大家思考5min后。。继续向下看。。。程序员最享受的是思考过程，静心思考，如果有更好的解决或者实现方法，或者发行我实现的方法有漏洞是留言。。。。
上图：

第一步 布局背景图：
我们先设定好容器gird 为380px 三个正圆形 一个是最外面的蓝色光环，一个是中间的蓝色光环，一个是最内部的有点灰色的圆形，在加一个 中间的小狗 Ok 简单布局就好了:

1 <Grid Height="380" 2 Width="380" 3 Name="menuGrid"> 4 <Ellipse Name="menuRoundBig" 5 Fill="#F4F8FB" 6 HorizontalAlignment="Center" 7 VerticalAlignment="Center" 8 Stroke="#E0E0E0" 9 StrokeThickness="1"10 Height="380"11 Width="380">12 <Ellipse.Effect>13 <DropShadowEffect BlurRadius="20"14 ShadowDepth="0"15 Color="#52D3EC" />16 </Ellipse.Effect>17 </Ellipse>18 <Ellipse Name="menuRoundSmall"19 HorizontalAlignment="Center"20 VerticalAlignment="Center"21 Stroke="#E0E0E0"22 StrokeThickness="0"23 Height="300"24 Width="300">25 <Ellipse.Effect>26 <DropShadowEffect BlurRadius="50"27 ShadowDepth="0"28 Color="#52D3EC" />29 </Ellipse.Effect>30 <Ellipse.Fill>31 #DFE2E532 </Ellipse.Fill>33 </Ellipse>34 <Ellipse Name="menuRoundCenter"35 HorizontalAlignment="Center"36 VerticalAlignment="Center"37 Stroke="#E0E0E0"38 StrokeThickness="0"39 Height="300"40 Width="300">41 <Ellipse.Fill>42 <RadialGradientBrush RadiusX="1"43 RadiusY="1"44 GradientOrigin="0.7,0.3">45 <GradientStop Color="White"46 Offset="0"></GradientStop>47 <GradientStop Color="#DFE2E5"48 Offset="1"></GradientStop>49 </RadialGradientBrush>50 </Ellipse.Fill>51 </Ellipse>52 <Image Name="menuCenterimg"53 Source="/img.png"54 Height="120"55 Stretch="Uniform">56 </Image>57 <Canvas Name="MenuCanvas"58 HorizontalAlignment="Center"59 VerticalAlignment="Center"60 Height="340"61 Width="340">62 </Canvas>63 </Grid>

第二步 布局按钮图：

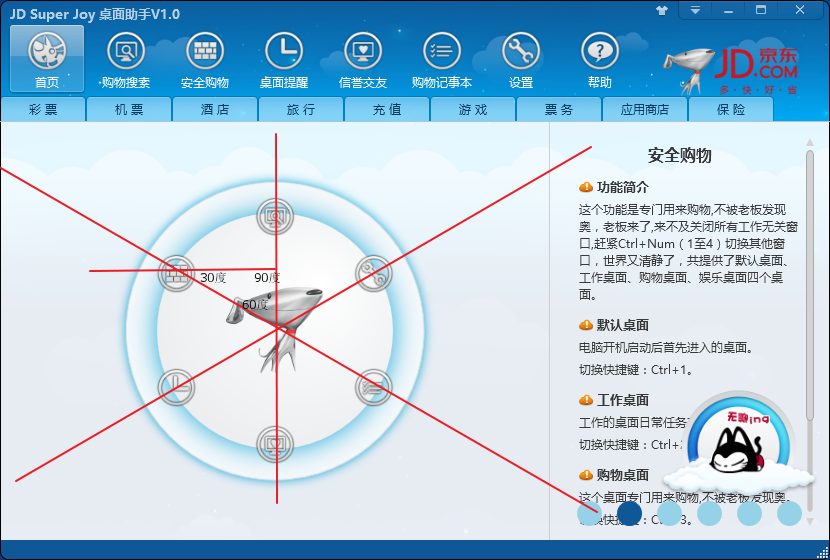

在这里要用到勾股定理计算6个按钮的坐标，计算过程我就不写了，本来想弄个图的。。弄的也不好。。。这个写博客真是费劲啊。。
就下面的图凑合看吧。。。360度。。总共6个角度所以每个角度60度。

第三步 在窗口大小改变时如何自适应，而能够保持合适的大小;
两点 ：

<Grid> <Grid.RowDefinitions> <RowDefinition Height="1*"></RowDefinition> <RowDefinition Height="5*"></RowDefinition> <RowDefinition Height="1*"></RowDefinition> </Grid.RowDefinitions> <Viewbox Name="viewboxAnimUI" Grid.Row="1"></Viewbox><!-- 这里放置刚才第一步的代码 --> </Grid>

看出来了吗：1:5:1 上下空1比例的尺寸 ，中间留5比例尺寸。。。合适的大小；
加个

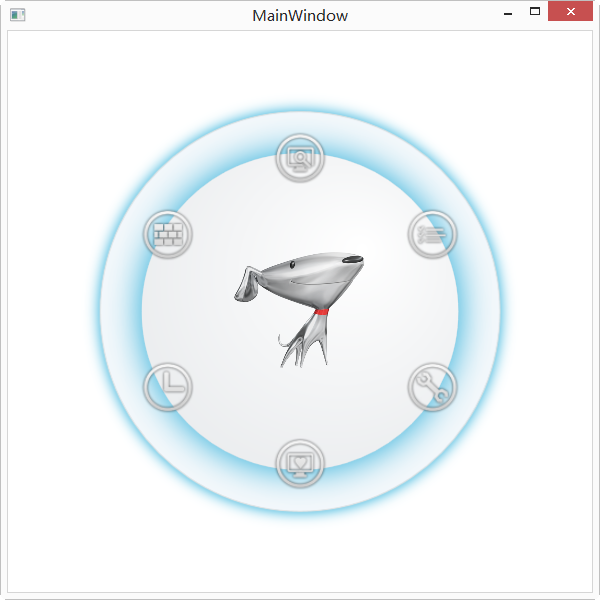

Viewbox 这样 wpf 会自动处理内容控件的宽高等比例缩放！是不是很方便很强大呢。 第四部 上截图，上代码了：
