cad图纸炸开unlk.lsp v1.0最新版 / cad图纸炸开

标签: cad

cad图纸炸开unlk.lsp最新版-----CAD文件暴力炸开,一般设计院出图保存问图块,CAD炸开命令炸不开,用这软件,CAD中AP(加载)该文件,打开一需要炸开文件后,选择后unlk命令就行了,一次不行多几次,再不行就用CAD炸开命令,两个反复用。100%没问题。

cad图纸炸开unlk.lsp


unlk.lsp CAD文件怎么炸开?
1.打开不能修改cad的图纸,命令appload选择加载程序文件unlk.lsp,命令行键入unlk,选择不能修改的图形。。。
2. 用 AutoCAD 打开无法炸开的图纸,选择菜单“工具”——“加载应用程序”,打开“加载、卸载应用程序”对话框,在对话框里找到并点选那个名为 “unlk.lsp”的文件,依次点击“加载”、“关闭”按钮,关 闭对话框。
3.在 AutoCAD的命令行里输入“unlk”并回车,当提示“请选择被加密的图形”的时候,点击一下图形,等待\\程序加载和执行。
4. 等待过后,你会发现图纸被炸开了,文字部分双击也可进入编辑状态。
解密CAD图纸
从设计院拿到的图纸被加密成了一个大块 无法炸开 无法修改 也没法导入到广联达里面,这是因为图形被加密了!!!
将下面的代码复制在记事本内,另存为unlk.lsp文件,打开这张不能修改的图纸,命令appload选择加载程序文件unlk.lsp,命令行键入unlk,选择不能修改的图形。。。
(defun c:unlk (/ en ent)
(setq en (entsel "\n请选择被加密的图形:"))
(if en
(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en)))))))
"INSERT"
)
(progn
(setq ent (entmakex
(list '(0 . "INSERT")
(assoc 2 ent)
(assoc 10 ent)
)
)
)
(command "_.explode" (entlast))
(entdel en)
)
)
)
(princ "\nOK,解密成功。")
(princ)
)
防止CAD图纸被修改?
在CAD设计中,出于工作的需要,我们会经常传递图纸、交流信息,这样带来的一个隐患就是图纸的安全性很难保证,容易造成信息外泄事件。
为了解决这个问题,CAD提供了图纸防修改功能,这样可以很好的保证图纸传递时图纸信息的安全。在今天的CAD教程中,我们就简单介绍一下此功能。
首先,我们依次点击CAD菜单中的【扩展工具】—【图档工具】—【图纸防修改】,这时系统会提示我们对防修改的图纸进行备份,因为经过防修改处理的图纸都是无法再次进行编辑的。当使用图纸防修改功能后,直接框选需要进行处理的图纸内容,再次点击确定就可以了。
当我们点选被处理的图元后,会发现整个图纸都变成了多重插入块。这时,当我们要对这张图纸进行炸开操作时,命令行会提示不能分解,这样就可以很好的保证我们的图纸安全。

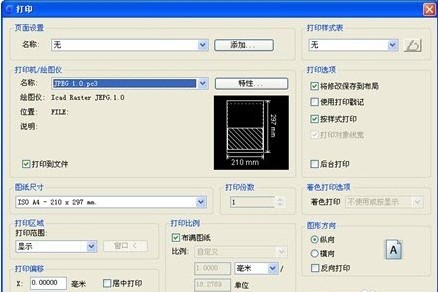

有时,为了保证图纸的安全,许多人都喜欢把图纸打印成图片的格式,但是这样我们需要到网上去下载光栅格式的打印驱动。CAD的打印功能中提供了很多光栅格式的打印机,只需要手动添加一下打印驱动就可以了,避免了在网上下载的麻烦。
通过添加打印驱动,我们可以添加光栅格式的虚拟打印驱动,然后把光栅格式的打印机添加进来,再对图纸进行打印就可以了。
对图纸进行防修改最大的好处就是保证了图纸文件的安全性,在信息时代,这可是保护我们的知识成果的重要举措。
