浩辰cad电气教程:短路电流计算工程实例

浩辰电气工程计算软件中的短路计算包括【一次】、【二次】、【暂态】、【低压】四种模块,短路一次、二次是利用运算曲线法计算电力系统中输电,配电等一次系统,适用于电网调度中心,电力设计院。暂态是利用暂态解析法的计算方法,适用于石油化工设计院,短路低压是计算10KV以下的低压系统,适用于大型工业民用设计院。四种计算模块操作方式基本相同。浩辰CAD电气工程计算软件2013全面优化短路电流计算功能,CAD下载可到浩辰官网,详细改进信息如下:

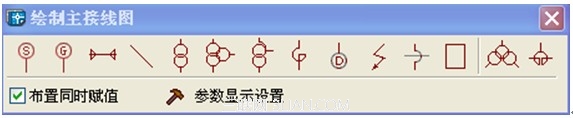

首先我们点击绘系统图,绘制系统图体现了软件的模型化和参数化两大特点,可以看到系统的模型工具条,有电力系统,发电机,线路,变压器,短路点,电动机等电力系统模型,体现了软件的模型化。

浩辰cad电气教程:短路电流计算工程实例

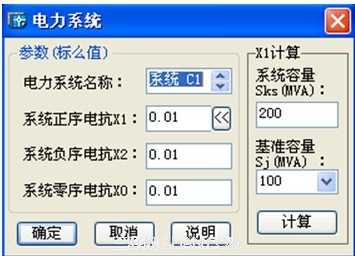

绘制电力系统C1,点击模型的时候软件会自动弹出设置参数的对话框,体现了软件的参数化,系统的正序电抗,我们知道的话就可以手动输入,不知道可以通过确定系统容量和基准容量,自动计算出电抗;负序电抗和零序电抗的参数需要知道的,手动输入。

浩辰cad电气教程:短路电流计算工程实例

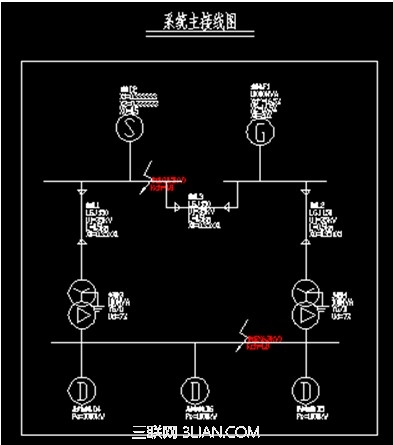

再放置一个发电机。绘制母线,放置线路,选择电压、线路类型、截面等参数,软件提供架空线路的数据库,里面有各种电压等级下的多种型号线路,同时数据库是开放的,可自行添加需要的型号接下来放置双绕组变压器。放置电动机,然后放置短路点,这样就绘制好一个完整的系统图。

浩辰cad电气教程:短路电流计算工程实例

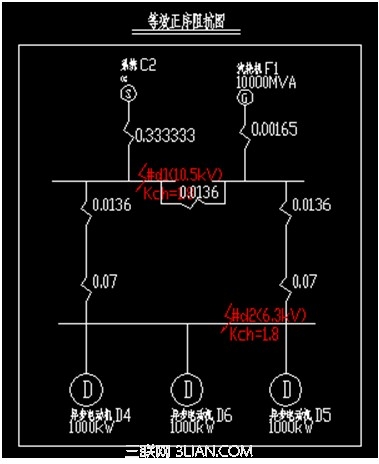

框选系统图,点击自动变化,弹出阻抗图设置,确定后生成阻抗图。

浩辰cad电气教程:短路电流计算工程实例

同时可生成阻抗计算书,点击计算设置,可输入各暂态时间点,热稳时间,非周分量时间,是否考虑电动机反馈电流等然后可以生成TXT详细计算表和 word阻抗计算书;点击计算,框选生成的阻抗图,根据阻抗图生成短路电流生成WORD、EXCEL、ACAD三种不同的计算书;计算结果准确、可控。对短路计算的整体计算过程按顺序按步骤详细显示出来,既方便单个设计方案的后期检查、校核;更方便多个设计方案的对比、选择。

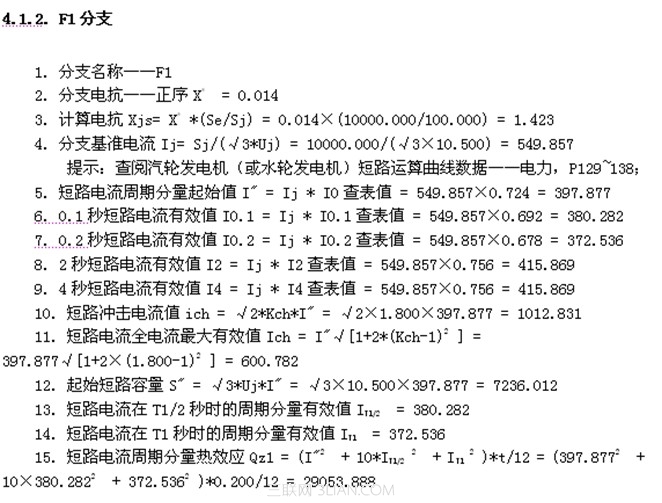

下面是短路计算书截取的一部分

浩辰cad电气教程:短路电流计算工程实例

浩辰CAD产品经理表示,短路电流计算是电力故障防范过程中重中之重的计算工作,而且计算过程复杂多变,借助软件功能可以快速准确的得到计算结果,为设计人员省去很多计算工作。
