浩辰CAD教程：地板采暖手动绘制盘管

1. 常规地板盘管的绘制

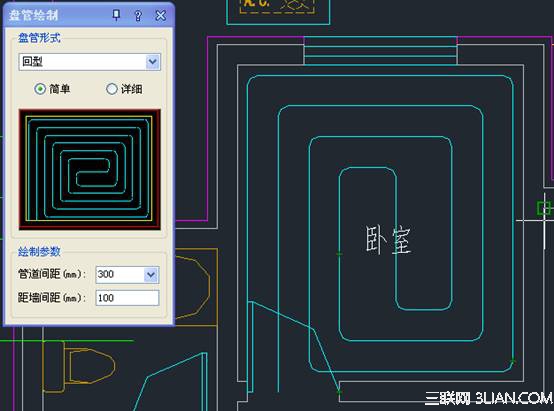

通常情况下，比较规则的房间可以应用“地板采暖-地热盘管”功能，选择盘管形式，输入管道的间距和盘管距墙距离参数，框选右侧房间图形，即可快速的在该房间进行盘管布置，同时可以任意指定盘管的出口位置，便于设计师安排多个房间多个环路盘管的并行布置。

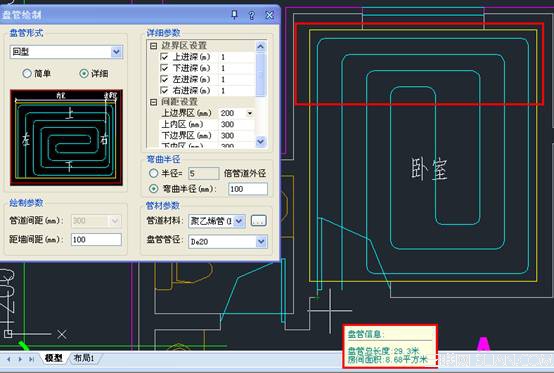

具有外墙的房间，需要对外墙区域进行较为密集的盘管间距设置，此时可以通过“盘管绘制”窗口的“详细”选项，进行不同边界区的不同间距设置，如下图红框范围内盘管。

另外，在盘管绘制过程中，软件实时显示着盘管的长度信息，设计师可以随时查看当前盘管的长度，一方面控制当前环路的总体长度不超过规范要求，另一方面可以对比其他环路，尽量保证各条环路的长度相当。

2. 盘管与分配器的连接

软件提供了双线布置盘管的功能，但用户往往更习惯于使用CAD的“直线绘制”、“复制”、“偏移”、“倒角”等功能，因此软件对此处进行了兼容性的处理。

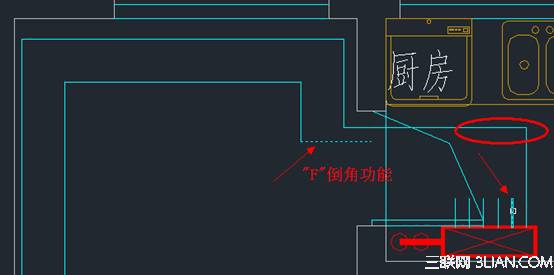

将“地板-地板盘管”设置为当前层，进行直线绘制，用户可以随意的布置管线走向，同时，绘制完成后的直线可以通过复制或偏移进行双线盘管的图形生成，完成这些以后，通过CAD的倒角功能，将各处管线的转角位置进行快速连接，如下图。

3. 圆角处理

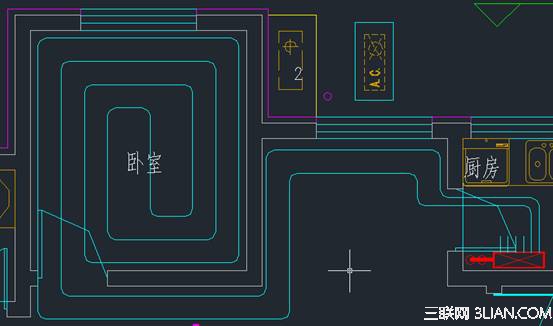

完成管线的CAD绘制之后，通过浩辰暖通软件的圆角处理，可以将图面的管线相交处批量导出圆角，体现了软件对CAD绘制图形的良好兼容性。
